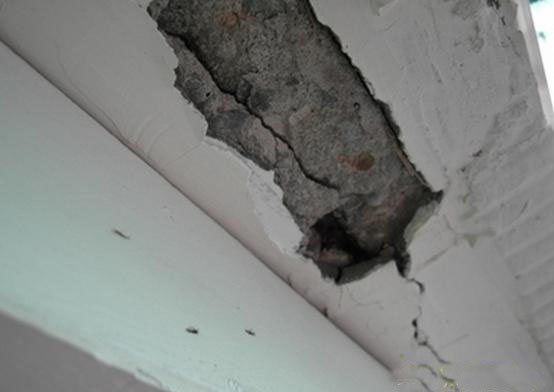

家庭装修离不开水泥，如抹面、镶贴块状饰面材料、修补堵漏。砌零星工程等都需 要用水泥。如果水泥选择不当或使用质量不合格的水泥，就会导致厨房、卫生间漏水； 墙面、天花板出现粉酥，掉面或爆皮剥落；镶贴的饰面材料出现松动等现象。为了避免 由于水泥的因素造成的这些麻烦，在此介绍一些家庭装修中如何选择和使用水泥的知识。
一、优质水泥主要有以下几点：
l．水泥的纸袋包装完好，标识完全。纸袋上的标识有：工厂名 称、生产许可证编号、水泥名称、注册商标、品种（包括品种代号）、 标号、包装年、月、日和编号。不同品种水泥采用不同的颜色标识， 硅酸盐水泥和普通硅酸盐水泥用红色，矿渣水泥用绿色，火山灰水泥和粉煤灰水泥用黑色。

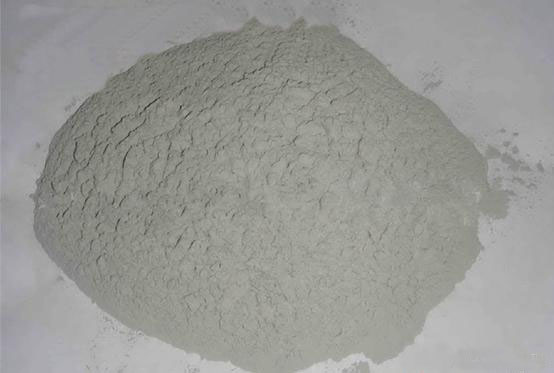

2．用手指捻水泥粉，感到有少许细、砂、粉的感觉，表明水泥细 度正常。
3．色泽是深灰色或深绿色。
4．无受潮结块现象。
二、劣质水泥主要有以下几点：
1．水泥包装袋上的标识项目不完全（如标识有工厂名称、生产 2 许可证编号、水泥名称、注册商标、品种、标号、包装年、月、日和编号等），因为国家标准规定：水泥包装标识中水泥品种、标号、工厂 名称和出厂编号不全属于不合格品。

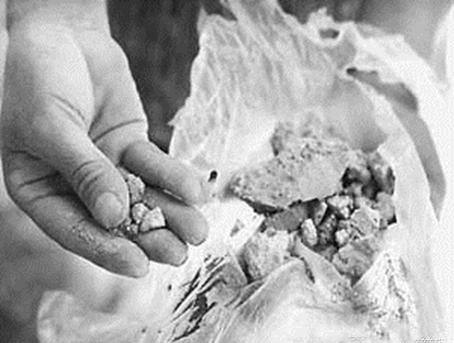

2．开口检查，有受潮和结块现象。
3．用手指捻水泥粉，感到有粗砂粉较多，且有不少粗硬粒子， 说明该水泥细度较粗、不正常。
4．色泽发黄、发白（发黄说明熟料是生烧料、发白矿渣掺量过 多）的水泥强度是比较低的。 (3三， 在购买水泥时一定要看清水泥的生 产日期。
水泥也有生产日期, 超过有效期30天的水泥性能有所下降。储存三个月后的水泥其强度下降10％—20％，六个月后降低 15％—30％，一年后降低25％—40％。优质量水泥， 6小时以上能够凝固。 超过12小时仍不能凝固的水泥质量不好。 如果工人告诉你,一天前的瓷砖仍能够起下来更换等, 那么, 这种水泥质量一定很差。 那么2-3个月后,部分瓷砖可能会起鼓、脱落！
三、老的水泥标号是425，新标号为32.5，性能是一样的，如你买的水泥标号为425号，那你要注意是否过期了。
四、贴砖最好用水泥贴，而不只用胶贴。
工程中配制抹面砂浆时，要求砂浆与基层的粘结力较好，因此在配制时，水泥用量 宜多。为了增强粘结力，常在砂浆中掺入5％—10％的107胶水或聚酯酸乙烯乳液 等。
五、采用水泥作粘结材料时，所用水泥应是合格的425#以上的水泥，并且不能过期。
所用的砂应是经过筛的中、粗砂，砂浆配合比为：水泥：砂=1：2（体积比）
六、地砖宜用干铺，墙砖宜湿铺。
七、 水泥每包50公斤
其用量大致为：15平方米的单间需用5-6包；24平方米的一室半用8-9包；32平方米的两室一厅用10-11包；41平方米的三室一厅用13-14包左右。
八、低于零度水泥施工，添加防冻剂。
使用水泥时，要记住这八大禁忌：
一、忌受潮结硬
受潮结梗的水泥会降低甚至丧失原有强度，所以规范规定，出厂超过3个月的水泥应复查试验，按试验结果使用。
对已受潮成团或结梗的水泥，须过筛后使用，筛出的团块搓细或碾细后一般用?于次要工程的砌筑砂浆或抹灰砂浆。对一触或一捏即粉的水泥团块，可适当降低强度等级使用。
二、忌曝晒速干
混凝土或抹灰如操作后便遭曝晒，随着水分的迅速蒸发，其强度会有所降低，甚至完全丧失。因此，施工前必须严格清扫并充分湿润基层；施工后应严加覆盖，并按规范规定浇水养护。
三、忌负温受冻
混凝土或砂浆拌成后，如果受冻，其水泥不能进行水化，兼之水分结冰膨胀，则混凝土或砂浆就会遭到由表及里逐渐加深的粉酥破坏，因此应严格遵照《建筑工程冬期施工规程》（JGJ104─97）进行施工。
四、忌高温酷热
凝固后的砂浆层或混凝土构件，如经常处于高温酷热条件下，会有强度损失，这是由于高温条件下，水泥石中的氢氧化钙会分解；另外，某些骨料在高温条件下也会分解或体积膨胀。
对于长期处于较高温度的场合，可以使用耐火砖对普通砂浆或混凝土进行隔离防护。遇到更高的温度，应采用特制的耐热混凝土浇筑，也可在水泥中掺入一定数量的磨细耐热材料。
五、忌基层脏软
水泥能与坚硬、洁净的基层牢固地粘结或握裹在一起，但其粘结握裹强度与基层面部的光洁程度有关。在光滑的基层上施工，必须预先凿毛砸麻刷净，方能使水泥与基层牢固粘结。
基层上的尘垢、油腻、酸碱等物质，都会起隔离作用，必须认真清除洗净，之后先刷一道素水泥浆，再抹砂浆或浇筑混凝土。
水泥在凝固过程中要产生收缩，且在干湿、冷热变化过程中，它与松散、软弱基层的体积变化极不适应，必然发生空鼓或出现裂缝，从而难以牢固粘结。因此，木材、炉渣垫层和灰土垫层等都不能与砂浆或混凝土牢固粘结。
六、忌骨料不纯
作为混凝土或水泥砂浆骨料的砂石，如果有尘土、粘土或其他有机杂质，都会影响水泥与砂、石之间的粘结握裹强度，因而最终会降低抗压强度。所以，如果杂质含量超过标准规定，必须经过清洗后方可使用。
七、忌水多灰稠
人们常常忽视用水量对混凝土强度的影响，施工中为便于浇捣，有时不认真执行配合比，而把混凝土拌得很稀。由于水化所需要的水分仅为水泥重量的20%左右，多余的水分蒸发后便会在混凝土中留下很多孔隙，这些孔隙会使混凝土强度降低。因此在保障浇筑密实的前提下，应最大限度地减少拌合用水。
许多人认为抹灰所用的水泥，其用量越多抹灰层就越坚固。其实，水泥用量越多，砂浆越稠，抹灰层体积的收缩量就越大，从而产生的裂缝就越多。一般情况下，抹灰时应先用1:(3～5)的粗砂浆抹找平层，再用1:（1.5～2.5）的水泥砂浆抹很薄的面层，切忌使用过多的水泥。
八、忌受酸腐蚀
酸性物质与水泥中的氢氧化钙会发生中和反应，生成物体积松散、膨胀，遇水后极易水解粉化。致使混凝土或抹灰层逐渐腐蚀解体，所以水泥忌受酸腐蚀。
在接触酸性物质的场合或容器中，应使用耐酸砂浆和耐酸混凝土。矿渣水泥、火山灰水泥和粉煤灰水泥均有较好的耐酸性能，应优先选用这三种水泥配制耐酸砂浆和混凝土。严格要求耐酸腐蚀的工程不允许使用普通水泥。
